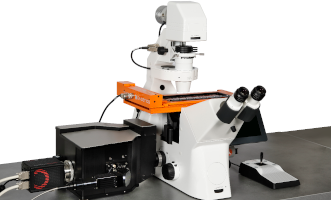

快速高分辨系列

TissueFAXS Q+ 快速高分辨系列,在组织学水平共聚焦层面获得大批量高清图像样本,系统从全景成像角度出发,可以实现样本整体单细胞、特定结构、空间位置关系等整体数据结果分析。支持2.5X-100X油镜物镜全景扫描。

传统共聚焦设备通常用于单视野内特定细胞亚结果或蛋白的成像,无法提供整张玻片上细胞或特定结构的空间位置信息。TissueFAXS Q+ 2D/3D多维全景组织成像定量分析系统,则是以免疫组织化学染色技术和全景拼接扫描成像技术为基础良好的解决了上述问题,弱光漂白效应。


技术特点

自动全景明场、宽场荧光、高分辨成像

高分辨率共聚焦级别成像

高通量共聚焦级别成像

独立多通道LED光源

低光漂白效应

可定制化单、双孔径高速转盘

TissueFAXS Q+ LED光源模块
TissueFAXS Q+均使用LED作为荧光光源。相比激光光源,LED光源的光毒性小,尤其是针对厚组织扫描中Z-stack功能的应用,减小了在全景厚组织多层图像获取上光毒性造成的样本荧光信号漂白。同时LED光源的寿命很长,平均20000小时以上,且工作环境友好,系统稳定性等均强于激光光源。
尤其值得一提的,TissueFAXS Q+系统LED光源均为独立单模块光源,相比白光LED光源,其对样本激发光的单色性更好,激发效率更高,并极大降低了白光光源的背景噪音。
全景明场、宽场荧光、共聚焦独立光路

TissueFAXS Q+系统,提供高倍物镜下共聚焦水平的高清晰度的图像质量,Q+系统可拥有双荧光光源配置,最多支持15位滤光片,一套系统即满足多种荧光染料的信号获取,提高设备使用效率并可承担更多科研任务。

TissueFAXS Q+系统的共聚焦模块与明场拍摄模块均为独立光路,通过明场光路可获取真实的彩色图像数据。在宽场荧光图像获取时,可选择关闭独立的共聚焦模块,减少设备损耗。


双模式转盘

双模式转盘作为系统的共聚焦成像核心,TissueFAXS Q+搭载了15000转高速Pinhole转盘,通过转盘高速旋转以获得大视野的图像扫描区域。

不同的 Pinhole 大小对应于不同的光学切片的厚度,Pinhole 越大对应的光学切片也就越厚,采集的图像信息也就越多,但同时带来的负面影响就是会增加非信号杂散光对信号的干扰。TissueFAXS Q+系统的Pinhole转盘可根据需要进行孔径定制,并支持双孔径模式,通过软件切换不同针孔大小,以应对不同的实验扫描需求。

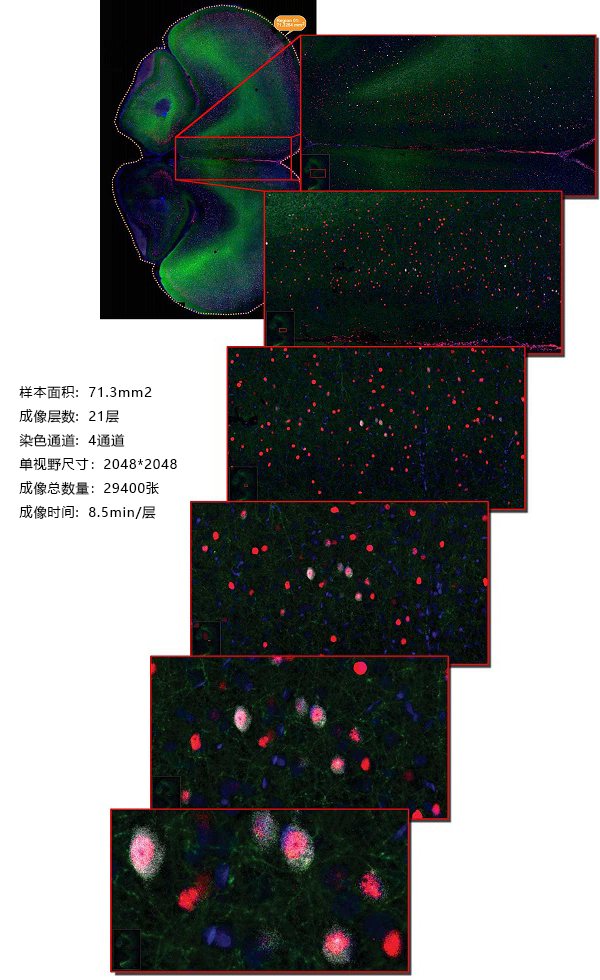

小鼠脑全脑共聚焦成像(20x物镜)

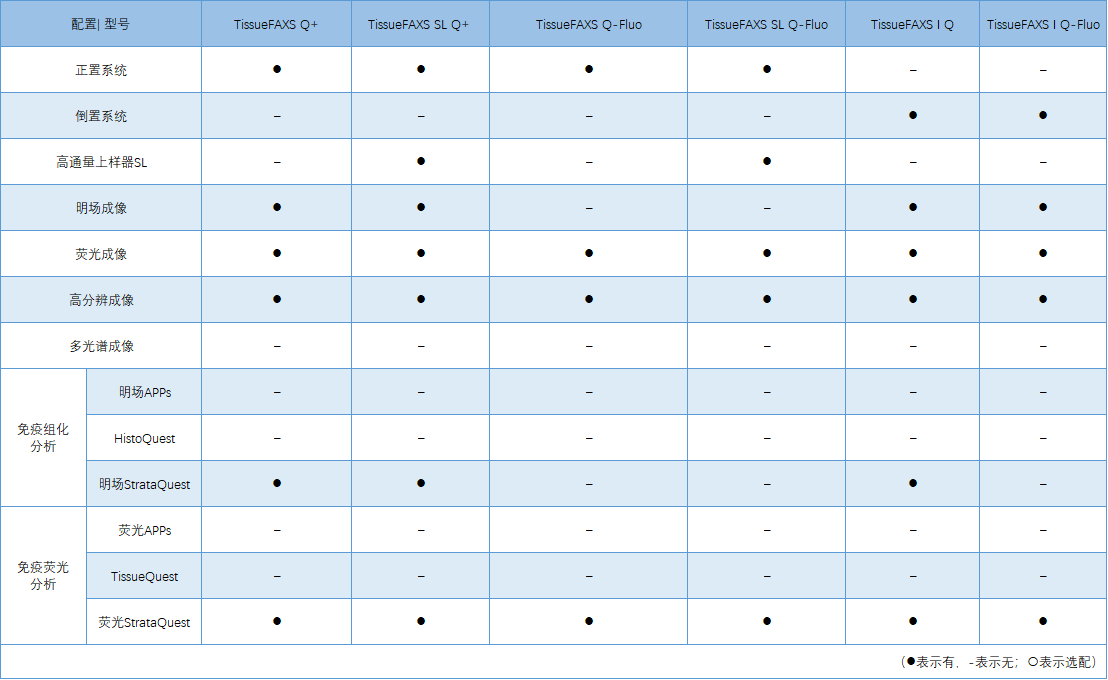

技术参数及配置
